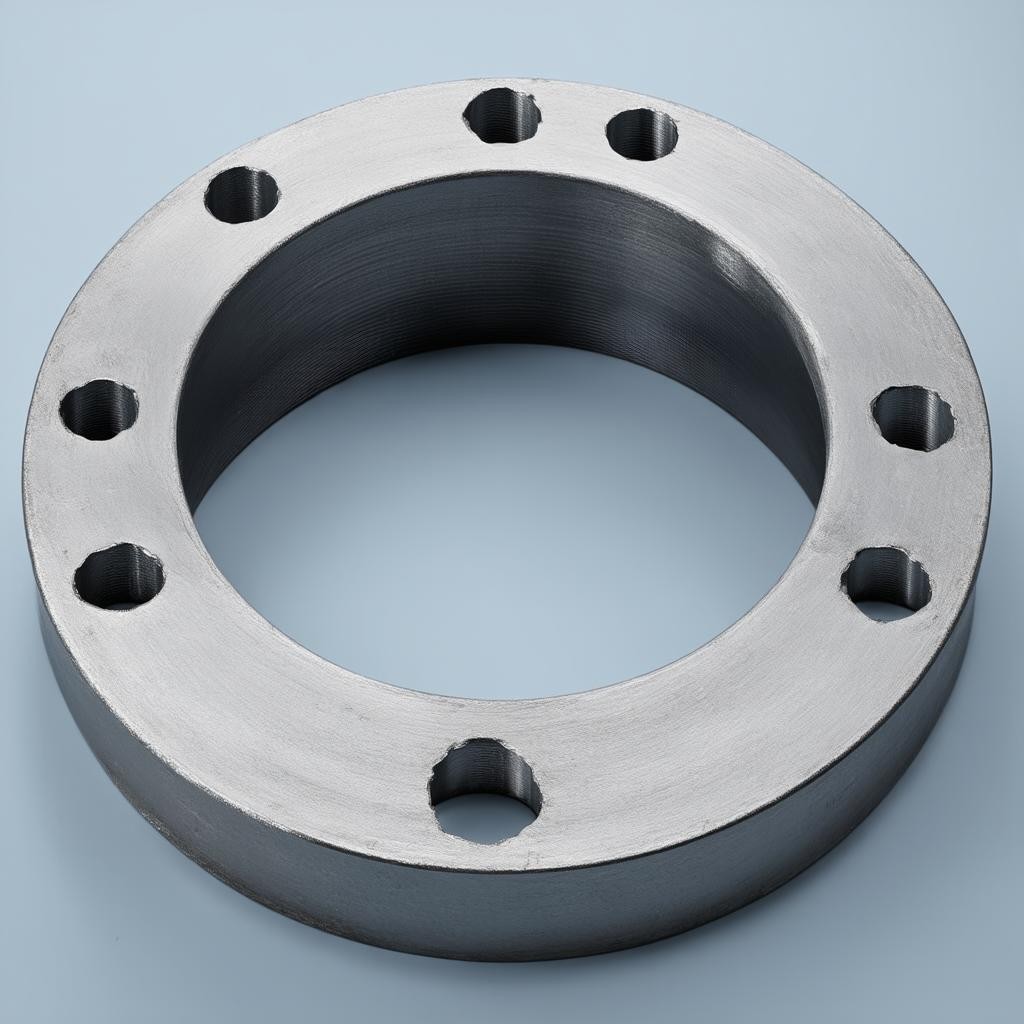

Фланцы стальные плоские приварные ГОСТ 12820-80

f

Фланцы стальные плоские приварные ГОСТ 12820-80: развенчиваем популярные мифы

Стальные плоские приварные фланцы по ГОСТ 12820-80 — один из самых распространенных элементов трубопроводной арматуры. Однако вокруг них сложилось немало мифов, которые вводят в заблуждение даже опытных монтажников и проектировщиков. Мы собрали главные заблуждения и сопоставили их с реальными фактами, основанными на стандартах и практике эксплуатации.

Миф 1: Плоские фланцы подходят только для низких давлений

Многие уверены, что плоские приварные фланцы (тип «свободный» по посадке на трубу) нельзя использовать при давлениях свыше 1,0–1,6 МПа. На самом деле, стандарт ГОСТ 12820-80 регламентирует рабочий диапазон до 2,5 МПа включительно для условных проходов 15–600 мм при температурах от -70°C до +450°C. Все зависит от марки стали и толщины стенки. Например, фланец из стали 09Г2С при 2,5 МПа на Ду 100 мм исправно работает десятилетиями — это подтверждают данные многолетней эксплуатации на объектах нефтегазового комплекса.

Миф 2: Сварка плоского фланца сложна и ненадежна

Распространено мнение, что приварка встык к трубе требует высокой квалификации и дает слабый шов. На деле, технология сварки плоского фланца по ГОСТ 12820-80 предельно проста: достаточно снять фаску под углом 30–45°, зачистить торец трубы и варить электродом соответствующего типа (например, УОНИ 13/55 для углеродистых сталей). Шов получается равнопрочным с трубой при условии соблюдения режима подогрева для низколегированных сталей. Для примера: на заводах по производству химического оборудования ежедневно варят тысячи таких соединений — дефекты не превышают 0,3% после ультразвукового контроля.

Миф 3: Все плоские фланцы одинаковы, ГОСТ не важен

Ошибочно полагать, что если фланец похож на чертеж, он соответствует ГОСТ 12820-80. На практике ключевые параметры — диаметр окружности болтов, количество отверстий, толщина диска и высота бурта — строго регламентированы. Отклонение в 0,5–1 мм по межосевому расстоянию уже делает фланец невзаимозаменяемым с другими элементами трубопровода. На рынке встречаются изделия, сделанные «по образцу», где вместо 8 отверстий под болты М16 сделаны 8 отверстий под шпильки М14 — такой фланец при сборке даст утечку уже при опрессовке. Только изделия с клеймом ОТК и паспортом, где указан номер партии по ГОСТ 12820-80, гарантируют геометрию в пределах допусков.

Миф 4: Марка стали не влияет на ресурс, главное — толщина

Нередко считают, что можно взять фланец из Ст3 и он прослужит столько же, сколько из легированной стали. В действительности, выбор марки стали определяет стойкость к коррозии, рабочую температуру и устойчивость к водородному охрупчиванию. Для горячих сред выше 300°C фланец из ВСт3сп быстро потеряет прочность из-за отпускной хрупкости, тогда как 15Х5М или 12Х18Н10Т сохранят свойства. По данным исследований ЦНИИТМАШ, при температуре 350°C и давлении 1,6 МПа фланец из Ст3 дает недопустимую деформацию через 2 года, аналог из 09Г2С — через 12 лет.

Миф 5: Плоские фланцы не ремонтируются, только замена

Бытует мнение, что если фланец «повел» или появилась коррозия, его нужно вырезать и варить новый. На самом деле, ГОСТ 12820-80 допускает ремонт наплавкой и механической обработкой при условии, что глубина дефекта не превышает 20% от исходной толщины диска. В заводских условиях выполняют наплавку фаски под углом, затем точат поверхность до чертежных размеров. После ремонта проводят гидроиспытания на 1,5-кратное рабочее давление — это продлевает срок службы узла на 5–7 лет без снижения надежности.

Миф 6: Фланцы под прокладку «шип-паз» — не плоские

Некоторые путают плоские фланцы с фланцами под соединение «шип-паз», считая их одним и тем же типом. Различие принципиальное: у плоского фланца по ГОСТ 12820-80 уплотнительная поверхность плоская (тип «А»), а у «шип-паз» — выступающая или углубленная. Если установить прокладку на плоский фланец там, где по проекту требуется «шип-паз», возникает неравномерное обжатие и высокая вероятность разгерметизации. Поэтому при заказе всегда уточняют: тип поверхности — «гладкая» (flat face) для плоских фланцев.

Миф 7: ГОСТ 12820-80 устарел, можно использовать только европейские стандарты

В эпоху импортозамещения и параллельного импорта многие проекты возвращаются к проверенным советским стандартам. ГОСТ 12820-80 гармонизирован с DIN 2576 для ряда типоразмеров (например, Ду 100 PN 1,6 МПа взаимозаменяемы). Более того, отечественные нормативы жестче контролируют химический состав стали: ограничение по сере и фосфору (≤0,025%) в ряде марок выше требований EN 1092-1. Для трубопроводов с агрессивными средами это прямое преимущество.

Миф 8: Приварные плоские фланцы нельзя использовать с бесшовными трубами

Якобы из-за разницы в толщинах стенок сварной шов будет ослаблен. На практике, ГОСТ 12820-80 предусматривает для бесшовных труб (ГОСТ 8732, ГОСТ 8734) те же плоские фланцы, но с обязательной расточкой внутреннего диаметра под номинальный размер трубы. При этом переход от толщины стенки трубы к толщине диска выполняется с помощью сварки с усилением — это компенсирует разницу. На объектах «Газпрома» и «Транснефти» такие соединения эксплуатируются с 1980-х годов без единого случая разрыва по сварному шву.

Почему стоит выбрать плоские приварные фланцы по ГОСТ 12820-80: 5 объективных плюсов

Заключение: разрушаем мифы — строим надежные трубопроводы

Фланцы плоские приварные ГОСТ 12820-80 — проверенный временем продукт, а не «пережиток прошлого» или компромиссное решение. Главные заблуждения возникают из-за поверхностного знания стандарта и подмены понятий с другими типами фланцев. При грамотном выборе марки стали, соблюдении технологии сварки и контроле геометрии эти фланцы обеспечивают герметичность и долговечность соединений не хуже, а в ряде параметров — лучше, чем зарубежные аналоги. Если вам нужны фланцы, соответствующие реальным условиям эксплуатации, обращайте внимание на наличие паспорта, марки стали и партии — это исключит 90% типичных ошибок.

В нашем каталоге представлены стальные плоские приварные фланцы по ГОСТ 12820-80 из сталей Ст3, 09Г2С, 12Х18Н10Т, 15Х5М с полным комплектом документов. Специалисты помогут подобрать исполнение под ваши параметры давления, температуры и среды. Звоните или пишите — развеем любые сомнения фактами.
